Schmieden von Stahl, Legierungssorten und Edelstahltypen: Vollständiger technischer Leitfaden

Schmieden von Stahl: Prozessgrundlagen und warum es wichtig ist

Beim Stahlschmieden handelt es sich um einen Herstellungsprozess, bei dem ein Stahlwerkstück unter Druck – entweder durch Hammer, Presse oder Walze – bei erhöhter Temperatur oder bei bestimmten Güten bei Raumtemperatur geformt wird (Kaltschmieden). Das entscheidende metallurgische Ergebnis ist Kornverfeinerung und Richtungsausrichtung : Die austenitische Kornstruktur des erhitzten Stahls wird entlang der Kraftrichtung aufgebrochen und verlängert, wodurch ein dichteres, homogeneres Material entsteht, als es durch Gießen erreicht werden kann.

Die drei wichtigsten Schmiedeverfahren und ihre Anwendungen:

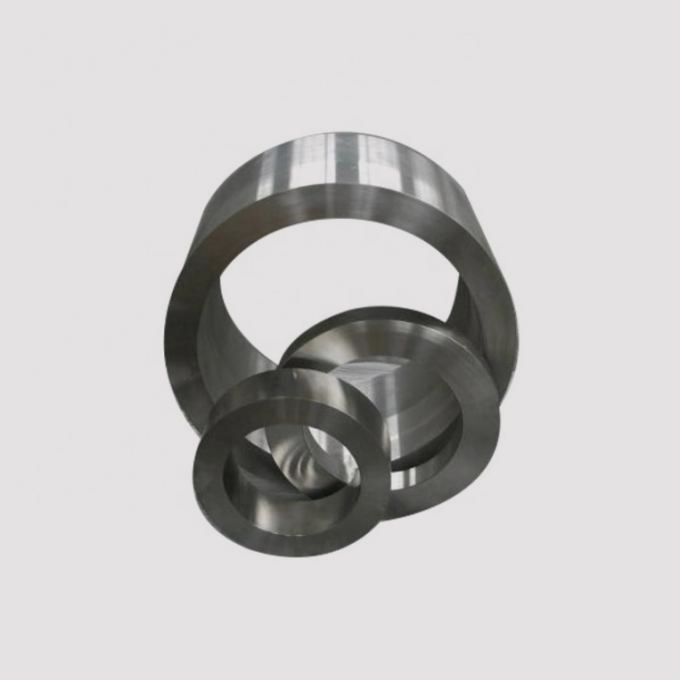

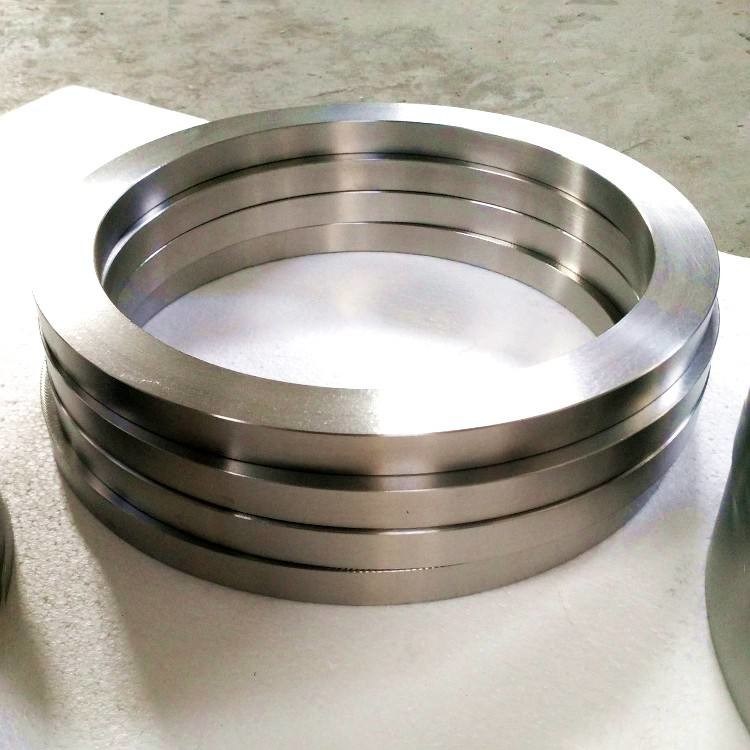

• Freiformschmieden (Freischmieden): Das Werkstück wird zwischen Flach- oder Einfachkonturstempeln ohne vollständige Umschließung verdichtet. Wird für Komponenten mit großem Querschnitt – Wellen, Scheiben, Zylinder – verwendet, bei denen enge Maßtoleranzen für die Entwicklung mechanischer Eigenschaften zweitrangig sind. Typische Produkte: Druckbehälterflansche, geschmiedete Stangen mit großem Durchmesser, Turbinenrotoren.
• Gesenkschmieden (Gesenkschmieden): Das Werkstück ist vollständig von einem Matrizenhohlraum umschlossen, wodurch das Material gezwungen wird, die Matrizenform präzise auszufüllen. Produziert endkonturnahe Teile mit engeren Toleranzen und hervorragender Oberflächengüte. Typische Produkte: Pleuel, Ventilkörper, Getrieberohlinge.
• Rollschmieden: Das Werkstück läuft zwischen konturierten Rollen, die den Querschnitt verringern und die Länge vergrößern. Wird für konische Abschnitte, Achsen und Blattfedern verwendet, bei denen eine gleichmäßige Dehnung angestrebt wird.

Der beim Schmieden erzeugte Kornfluss – oft auch „Faserstruktur“ genannt – folgt der Kontur des fertigen Teils und verläuft nicht willkürlich wie bei Gussteilen. Diese Orientierung erhöht die Ermüdungsfestigkeit um 20–30 % und die Schlagzähigkeit um 30–50 % im Vergleich zu gleichwertigem Gussstahl, was erklärt, warum geschmiedete Komponenten überall dort eingesetzt werden, wo zyklische Belastungen, Stöße oder Druckbelastungen auftreten.

Stahlschmiedetemperatur: Bereiche nach Sorte und Phase

Die Schmiedetemperatur ist die kritischste Prozessvariable Beim Schmieden von Stahl führt das Arbeiten oberhalb oder unterhalb des optimalen Bereichs zu Mikrostrukturfehlern, die durch eine Wärmebehandlung nicht vollständig korrigiert werden können. Die Zieltemperatur muss den Stahl in der austenitischen Phase (vollständig rekristallisiert, geringe Fließspannung) halten und gleichzeitig ein beginnendes Schmelzen an der oberen Grenze und eine unvollständige Verformung an der unteren Grenze vermeiden.

Arbeiten unterhalb der minimalen Endtemperatur verursacht Kaltverfestigung ohne Rekristallisation — Das geschmiedete Teil entwickelt Eigenspannungen, verzerrte Korngrenzen und verringerte Duktilität. Für Legierungs- und Edelstahlsorten ist dies besonders folgenreich, da der höhere Legierungsgehalt die Rekristallisationstemperatur erhöht und so ein engeres sicheres Arbeitsfenster als bei kohlenstoffarmen Stählen verbleibt.

Schmiedestücke aus legiertem Stahl und F22: Zusammensetzung, Eigenschaften und Anwendungen

Schmiedeteile aus legiertem Stahl werden aus Stählen hergestellt, die absichtlich Zusätze von Chrom, Molybdän, Nickel, Vanadium oder Mangan enthalten, um mechanische Eigenschaften zu erreichen, die bei einfachem Kohlenstoffstahl nicht erreichbar sind. Diese Zusätze verändern die Härtbarkeit, Hochtemperaturfestigkeit, Zähigkeit und Korrosionsbeständigkeit – wobei jedes Element einen spezifischen Einfluss auf das endgültige Legierungsgleichgewicht hat.

ASTM A182 F22 (auch als UNS K21590, 2¼Cr–1Mo bezeichnet) ist eine der am häufigsten spezifizierten Legierungsstahl-Schmiedesorten für Druckbehälter- und Rohrleitungsanwendungen. Seine nominelle Zusammensetzung – 2,0–2,5 % Chrom, 0,87–1,13 % Molybdän , Rest Eisen – bietet außergewöhnliche Kriechfestigkeit und Oxidationsbeständigkeit bei erhöhten Temperaturen, mit einer maximalen Betriebstemperatur von ca. 600 °C (1.112 °F) für Dauerdruckbetrieb.

Wichtige mechanische Eigenschaften von F22 im normalisierten und angelassenen Zustand:

• Zugfestigkeit: Mindestens 415 MPa
• Streckgrenze (0,2 % Offset): Mindestens 205 MPa
• Charpy-Schlagzähigkeit: Mindestens 54 J bei Raumtemperatur
• Härte: 156–207 HBW je nach Wärmebehandlung

F22-Schmiedeteile sind das Standardmaterial für Flansche, Armaturen und Ventile in Raffinerien, petrochemischen Anlagen und Stromerzeugungssystemen – insbesondere in Wasserstoffbetrieben und katalytischen Reformierungsanlagen, wo gleichzeitig Beständigkeit gegen Wasserstoffversprödung und Festigkeit bei erhöhten Temperaturen erforderlich sind. Für alle geschweißten F22-Baugruppen ist eine Wärmebehandlung nach dem Schweißen (PWHT) bei 690–760 °C obligatorisch, um Restspannungen abzubauen und die Zähigkeit wiederherzustellen.

Andere gängige Schmiedesorten aus legiertem Stahl nach Anwendung:

• F11 (1¼Cr–½Mo): Kostengünstigere Alternative zu F22 für den Einsatz bei mittleren Temperaturen bis ~540 °C.
• F91 (9Cr–1Mo–V): Fortschrittliche kriechbeständige Sorte für die ultraüberkritische Stromerzeugung über 600 °C.
• 4140 / 42CrMo4: Allzweck-Cr-Mo-Legierung für Wellen, Zahnräder und Strukturschmiedeteile, die eine hohe Zugfestigkeit bei mäßiger Zähigkeit erfordern.
• 4340 / 36CrNiMo4: Cr-Mo-Sorte mit hohem Nickelgehalt für Schmiedeteile in der Luft- und Raumfahrt sowie im Verteidigungsbereich, die eine tiefe Härtbarkeit und ein sehr hohes Verhältnis von Festigkeit zu Gewicht erfordern.

Geschmiedeter Kohlenstoffstahl: Sorten, Stangenprodukte und spezifische Wärme

Schmiedeteile aus Kohlenstoffstahl decken das breiteste Anwendungsspektrum in der industriellen Fertigung ab – von Strukturbauteilen und Werkzeugen bis hin zu Druckteilen und Wellen. Der Kohlenstoffgehalt ist der Haupthebel für Härte, Festigkeit und Bearbeitbarkeit , während das Schmieden die Mikrostruktur unabhängig vom Kohlenstoffgehalt verfeinert.

Klassifizierung von Kohlenstoffstahl nach Kohlenstoffgehalt:

• Kohlenstoffarm (0,05–0,30 % C): Hohe Duktilität, leicht zu schmieden und zu schweißen. Wird für Strukturschmiedeteile, Kettenglieder und Teile verwendet, die eine erhebliche plastische Verformung erfordern. Repräsentative Noten: 1018, 1020, A105.
• Mittlerer Kohlenstoff (0,30–0,60 % C): Ausgewogene Stärke und Zähigkeit. Wärmebehandelbar bis zu hoher Härte. Wird für Wellen, Kurbelwellen, Schienen und große Zahnräder verwendet. Repräsentative Noten: 1040, 1045, 1050.
• Hoher Kohlenstoffgehalt (0,60–1,00 % C): Hohe Härte und Verschleißfestigkeit; geringere Duktilität und Schweißbarkeit. Wird für Federn, Schneidkanten und Verschleißteile verwendet. Repräsentative Noten: 1070, 1080, 1095.

Geschmiedete Stahlstangen: Spezifikationen und Anwendungsfälle

Geschmiedeter Stahlstab (auch „geschmiedeter Rundstab“ oder „geschmiedeter Knüppel“ genannt) wird durch Freiformschmieden eines gegossenen Barrens und anschließendes Bearbeiten oder Walzen auf einen Zieldurchmesser hergestellt. Der Schmiedevorgang beseitigt die Porosität, Segregation und grobe dendritische Struktur des ursprünglichen Barrens und erzeugt so einen Barren mit Gleichbleibende mechanische Eigenschaften über den gesamten Querschnitt Im Gegensatz zu warmgewalztem Stabstahl, bei dem der Kern bei größeren Durchmessern einige Gussfehler aufweisen kann.

Geschmiedete Stahlstangen werden gegenüber warmgewalzten Stangen spezifiziert, wenn:

• Der Durchmesser überschreitet 150 mm (6 Zoll), wobei Warmwalzen allein die Kerneigenschaften nicht garantieren kann.
• Eine Ultraschallprüfung (UT) gemäß ASTM A388 oder gleichwertig ist erforderlich – geschmiedete Stangen erzielen sauberere UT-Ergebnisse als gewalzte Stangen bei gleichen Durchmessern.
• Bei der Anwendung handelt es sich um starke zyklische Belastungen, Stoßbelastungen oder Rotationsermüdung (Wellen, Rollen, Werkzeuge).

Spezifische Wärme von Kohlenstoffstahl

Die spezifische Wärme von Kohlenstoffstahl — Die Energie, die erforderlich ist, um 1 kg Material um 1 °C zu erwärmen, beträgt ungefähr den Durchschnitt 490–500 J/(kg·K) bei Raumtemperatur für Qualitäten mit niedrigem bis mittlerem Kohlenstoffgehalt. Dieser Wert steigt mit der Temperatur, erreicht etwa 560–580 J/(kg·K) bei 500 °C und erreicht seinen Höhepunkt in der Nähe der Curie-Temperatur (~770 °C), bevor er oberhalb der Ferrit-Austenit-Umwandlung stark abfällt.

Praktische Auswirkungen der spezifischen Wärme beim Schmieden und bei der Wärmebehandlung:

• Ofengröße: Der Energieaufwand zum Erhitzen eines Schmiedebarrens auf Temperatur skaliert direkt mit Masse × spezifischer Wärme × Temperaturanstieg. Ein 1.000 kg schwerer Stahlbarren, der von 20 °C auf 1.200 °C erhitzt wird, benötigt mindestens etwa 575 MJ, ohne Berücksichtigung der Effizienzverluste des Ofens.
• Ausführung des Abschreckbades: Die heat extraction rate during quenching must exceed the release of stored thermal energy; specific heat at temperature governs the total energy the quench medium must absorb.
• Diermal gradient management: Bei großformatigen Schmiedestücken führt die unterschiedliche spezifische Wärme über den Temperaturbereich zu ungleichmäßigen Abkühlraten zwischen Oberfläche und Kern – ein Hauptgrund für Abschreckrisse bei Sorten mit hohem Kohlenstoffgehalt und Legierungen.

Gewichtsrechner für Stahlstangen: So schätzen Sie die Stangenmasse ein

Das Gewicht der Stahlstange wird aus Geometrie und Dichte berechnet. Für einen Rundstab:

Gewicht (kg) = (π / 4) × D² × L × ρ

Dabei ist D = Durchmesser in Metern, L = Länge in Metern und ρ = Dichte in kg/m³. Für Kohlenstoff- und niedriglegierten Stahl, ρ = 7.850 kg/m³ ist der Standardwert, der in den meisten technischen Berechnungen verwendet wird. Edelstähle liegen etwas höher: 7.900–7.980 kg/m³ je nach Sorte.

Vereinfachte Faustregel, die im Beschaffungswesen weit verbreitet ist: Ein Rundstab aus Kohlenstoffstahl mit 25 mm Durchmesser wiegt etwa 3,85 kg/m . Gewichtswaage mit dem Quadrat des Durchmessers – eine Verdoppelung des Durchmessers vervierfacht das Gewicht pro Meter. Eine 50-mm-Stange wiegt etwa 15,4 kg/m; eine 100-mm-Stange ca. 61,7 kg/m.

Gussstahl vs. geschmiedeter Stahl: Was und wann zu spezifizieren ist

Die cast vs. forged decision is one of the most practically significant choices in component specification — and it is frequently oversimplified to "forged is stronger." Die correct answer depends on geometry complexity, section size, production volume, and the specific failure mode the application must resist.

Die geometry constraint is the most decisive factor in practice. A pump impeller with complex internal vanes, a valve body with intricate internal flow passages, or a large gear housing with integral ribbing — all of these are wirtschaftlich und technisch unpraktisch zu schmieden , und das Gießen ist der richtige Prozess. Umgekehrt sind ein Druckflansch, ein Kranhaken, eine Automobilkurbelwelle oder ein Bohrerschaft – axial belastet, zyklisch beansprucht, mit begrenzter geometrischer Komplexität – natürliche Schmiedekandidaten, bei denen die gerichtete Kornstruktur ihre vollen Vorteile entfaltet.

Edelstahlsorten: 310, 410, 416 und Wellenauswahl

Edelstahlsorten umfassen vier Hauptfamilien – austenitisch, martensitisch, ferritisch und Duplex – jede mit unterschiedlichen Legierungsstrategien und Leistungsprofilen. Bei der Auswahl der richtigen Sorte müssen gleichzeitig Korrosionsbeständigkeit, mechanische Festigkeit, Bearbeitbarkeit und Hitzebeständigkeit in Einklang gebracht werden.

Edelstahl 310: Austenitischer Hochtemperatur-Stahl

Güteklasse 310 ist ein austenitischer Edelstahl 24–26 % Chrom und 19–22 % Nickel — deutlich höherer Legierungsgehalt als die übliche 304/316-Familie. Diese Zusammensetzung bietet eine außergewöhnliche Beständigkeit gegen Oxidation und Sulfidierung bei erhöhten Temperaturen mit einer Dauergebrauchsgrenze von 1.050 °C (1.922 °F) und eine intermittierende Betriebsgrenze von 1.150 °C.

310 ist nicht in erster Linie eine Struktursorte – seine Zugfestigkeit (mindestens 515 MPa, geglüht) ist mit der von 304 vergleichbar und es ist erheblich teurer. Sein Anwendungsbereich ist rein thermisch: Ofenkomponenten, Strahlungsrohre, Brennhilfsmittel, Körbe für die thermische Verarbeitung und Vorrichtungen zur Wärmebehandlung, bei denen es bei Standard-Austenitsorten ab 800 °C zu einer schnellen Oxidationsverzunderung kommen würde.

Was ist Edelstahl 410?

Die Sorte 410 wird am häufigsten verwendet martensitischer Edelstahl , enthält etwa 11,5–13,5 % Chrom mit niedrigem Kohlenstoffgehalt (maximal 0,15 %) und ohne nennenswerten Nickelzusatz. Im Gegensatz zu austenitischen Sorten ist 410 durch Wärmebehandlung härtbar — Durch Abschrecken bei 980–1.040 °C und anschließendes Anlassen können Zugfestigkeiten von 485 MPa (geglüht) bis zu 1.240 MPa (gehärtet und niedrig angelassen) erreicht werden, ein Bereich, der größer ist als bei den meisten technischen Stählen.

Die chromium content provides moderate corrosion resistance — adequate for mild corrosive environments, fresh water, and atmospheric exposure, but deutlich schlechter als 304 oder 316 in chloridhaltiger, saurer oder mariner Umgebung. Der Nachteil ist die Fähigkeit, eine Härte zu erreichen, die mit austenitischen Sorten nicht erreicht werden kann: 410 erreicht bei voller Härte 40–45 HRC und eignet sich daher für Besteck, Ventilgarnituren, Pumpenwellen in leicht korrosiven Medien und Verbindungselemente, die sowohl Korrosionsbeständigkeit als auch Festigkeit erfordern.

Härte von 416 Edelstahl

Die Sorte 416 ist eine Freibearbeitungsvariante von 410, die durch Hinzufügen hergestellt wird Mindestens 0,15 % Schwefel (gelegentlich Selen) zur Verbesserung der Bearbeitbarkeit. Der Schwefel bildet Mangansulfideinschlüsse, die als Spanbrecher wirken und die Bearbeitungsgeschwindigkeit im Vergleich zu 410 um 40–50 % erhöhen – ein erheblicher Produktivitätsvorteil für Drehteile in großen Stückzahlen.

Härtewerte für Edelstahl 416 nach Zustand:

• Geglüht: 155–185 HBW (ca. 82–91 HRB)
• Gehärtet (Ölabschreckung ab 980°C): 400–450 HBW (ca. 42–47 HRC)
• Gehärtet und angelassen bei 200°C: 375–425 HBW (ungefähr 39–45 HRC)
• Gehärtet und angelassen bei 600°C: 230–280 HBW (ca. 22–28 HRC) – maximale Korrosionsbeständigkeit im wärmebehandelten Zustand

Die sulfur addition in 416 slightly reduces corrosion resistance and toughness compared to 410 — a tradeoff acceptable for most shaft, stud, and connector applications but disqualifying for components requiring full 410 impact toughness or maximum pitting resistance.

Auswahl des Schaftmaterials aus rostfreiem Stahl

Bei der Auswahl des Wellenmaterials aus Edelstahl müssen vier konkurrierende Anforderungen berücksichtigt werden: Korrosionsbeständigkeit, Ermüdungsfestigkeit, Bearbeitbarkeit und Kosten . Die am häufigsten für rostfreie Wellen verwendeten Qualitäten und ihre charakteristischen Nachteile:

• 416 (martensitisch, Automatenbearbeitung): Beste Bearbeitbarkeit in der Gruppe; mäßige Korrosionsbeständigkeit; härtbar für Verschleißoberflächenanwendungen. Bevorzugt für großvolumig bearbeitete Wellen in leicht korrosiven Umgebungen.
• 17-4 PH (Ausscheidungshärtung): Zugfestigkeit bis zu 1.310 MPa im H900-Zustand; ausgezeichnete Ermüdungslebensdauer; mäßige Korrosionsbeständigkeit (vergleichbar mit 304). Die bevorzugte Sorte für Hochleistungspumpen- und Turbinenwellen, bei denen es auf Festigkeit und Gewicht ankommt.
• 316L (austenitisch): Hervorragende Korrosionsbeständigkeit, einschließlich Chlorideinsatz; kann nicht durch Wärmebehandlung gehärtet werden; Ermüdungsfestigkeit geringer als bei martensitischen oder PH-Typen. Wird für Wellen in chemischen Prozessen, pharmazeutischen und maritimen Anwendungen verwendet, bei denen die Korrosionsumgebung die Festigkeitsanforderungen überwiegt.
• Nitronic 50 (austenitisch, stickstoffverstärkt): Siehe den entsprechenden Abschnitt unten.

Maraging 300-Stahl: Ultrahohe Festigkeit ohne Kohlenstoff

Maraging-Stähle sind eine Familie ultrahochfester Legierungen, aus denen sie ihre Festigkeit beziehen Ausscheidungshärtung einer Eisen-Nickel-Martensit-Matrix – nicht vom Kohlenstoffgehalt. „Maraging“ kombiniert „Martensit“ und „Alterung“ und beschreibt den zweistufigen Prozess: Lösungsglühen, um weichen Martensit zu erzeugen, dann Altern bei 480–500 °C, um intermetallische Verbindungen (Ni₃Mo, Ni₃Ti, Fe₂Mo) auszuscheiden, die die Versetzungsbewegung blockieren und die Festigkeit dramatisch erhöhen.

Maraging 300 (auch als 18Ni 300 bezeichnet) hat eine Nennzusammensetzung von 18 % Nickel, 9 % Kobalt, 5 % Molybdän, 0,7 % Titan , wobei der Kohlenstoffgehalt unter 0,03 % liegt – ein bemerkenswert niedriger Kohlenstoffgehalt, der die Legierung trotz ihrer extremen Festigkeit gut schweißbar macht.

Haupteigenschaften von Maraging-300-Stahl im Spitzenalterungszustand:

• Zugfestigkeit: 1.965–2.070 MPa
• Streckgrenze (0,2 %): 1.896–2.000 MPa
• Bruchzähigkeit (K₁c): 55–80 MPa√m – deutlich höher als herkömmliche ultrahochfeste Stähle bei gleicher Festigkeit
• Härte: 54–58 HRC (im Alter)
• Dimensionsstabilität: Extrem geringer Verzug beim Altern (≈0,05 % lineare Ausdehnung) – ermöglicht eine Endbearbeitung vor dem Altern mit vorhersagbaren Endabmessungen

Hauptanwendungen: Strukturkomponenten für die Luft- und Raumfahrt (Schottwände, Fahrwerk), Raketenmotorgehäuse, Ultrahochdruckwerkzeuge und Präzisionsspritzgusswerkzeuge, bei denen gleichzeitig Dimensionsstabilität und sehr hohe Festigkeit erforderlich sind. Der Kobaltgehalt macht Maraging 300 erheblich teurer als herkömmliche legierte Stähle – typischerweise das 10- bis 20-fache der Kosten von 4340 pro Kilogramm.

Nitronic 50 Edelstahl: Hochfester austenitischer Stahl für anspruchsvolle Wellen- und Befestigungsanwendungen

Nitronic 50 (ASTM-Bezeichnung XM-19, UNS S20910) ist ein stickstoffverstärkter austenitischer Edelstahl, der speziell entwickelt wurde, um die Hauptbeschränkung standardmäßiger austenitischer Güten zu beseitigen: unzureichende Festigkeit für Wellen- und Befestigungsanwendungen ohne Einbußen bei der Korrosionsbeständigkeit.

Seine nominelle Zusammensetzung – 22 % Chrom, 13 % Nickel, 5 % Mangan, 2,5 % Molybdän, 0,30 % Stickstoff – bietet eine Korrosionsbeständigkeit, die mit der von 316L vergleichbar ist oder diese übertrifft, und erreicht gleichzeitig die folgenden Werte: Streckgrenze etwa doppelt so hoch wie die von 316L im geglühten Zustand (380–450 MPa gegenüber 170–205 MPa für 316L). Durch Kaltziehen kann die Streckgrenze ohne Wärmebehandlung weiter auf 690–900 MPa erhöht werden.

Eigenschaften, die Nitronic 50 zum bevorzugten rostfreien Wellenmaterial in anspruchsvollen Anwendungen machen:

• Äquivalente Zahl des Lochfraßwiderstands (PREN): 38–42 – deutlich höher als 316L (PREN ~24) und ausreichend für Meerwasser und viele chloridhaltige Prozessumgebungen.
• Abriebfestigkeit: Nitronic 50 weist bei Metall-auf-Metall-Kontakt eine deutlich bessere Beständigkeit gegen adhäsiven Verschleiß und Abrieb auf als 316 oder 17-4 PH – ein entscheidender Vorteil für Pumpenwellen, die in rostfreien Buchsen oder Lagern laufen.
• Kryogene Zähigkeit: Behält eine hervorragende Schlagzähigkeit bis –196 °C (Temperatur von flüssigem Stickstoff) und eignet sich daher für kryogene Pumpen- und Ventilwellen.
• Nicht magnetisch: Vollständig austenitisch und nicht magnetisch sowohl im geglühten als auch im kaltverformten Zustand – erforderlich für bestimmte Anwendungen in der Schifffahrt, in der Medizin und in der Elektronik.

Zu den typischen Anwendungen gehören: Wellen für Schiffspumpen, Offshore-Befestigungselemente, Unterwasserventilschäfte und Wellen für die Lebensmittelverarbeitung wo sowohl Seewasserkorrosionsbeständigkeit als auch eine höhere Festigkeit als 316L erforderlich sind. Nitronic 50 ist gemäß NACE MR0175 für den H₂S-Einsatz spezifiziert und wird häufig in Bohrlochwerkzeugen für die Öl- und Gasindustrie eingesetzt.

Edelstahlblock und Muffenschweißrohrverschraubungen

A Edelstahlblock – auch als Verteilerblock, Ventilblock oder Hydraulikblock bezeichnet – ist ein bearbeiteter massiver Edelstahlkörper mit gebohrten internen Durchflusskanälen, Gewindeanschlüssen und Montagemerkmalen, die mehrere Ventile, Armaturen oder Instrumente in einer einzigen kompakten Einheit zusammenfassen. Blöcke ersetzen Baugruppen aus einzelnen Fittings und Rohrabschnitten, Eliminierung potenzieller Leckstellen und Reduzierung des System-Footprints erheblich in Hydraulik-, Instrumentierungs- und chemischen Injektionssystemen.

Gängige Blockmaterialien sind Edelstahl 316L (allgemeiner Prozessbetrieb, Umgebungen mit mäßiger Korrosion) und Duplex 2205 (Offshore-Betrieb mit hohem Chloridgehalt und hohem Druck). Blöcke werden in der Regel aus geschmiedeten oder warmgewalzten Stangen und nicht aus Gussplatten gefertigt, wodurch ein dichtes, fehlerfreies Material in den druckhaltigen Wänden gewährleistet ist.

Edelstahl-Muffenschweißrohrverschraubungen

Muffenschweißverbindungen (SW) nehmen Rohre in eine versenkte Muffe auf und werden durch eine Kehlnaht um die Muffenmündung herum verbunden. Sie werden nach ASME B16.11 hergestellt und sind in erhältlich Druckstufen der Klassen 3000, 6000 und 9000 , deckt je nach Rohrgröße und Temperatur Betriebsdrücke bis zu 10.000 psi ab.

Edelstahl-Muffenschweißverbindungen werden am häufigsten hergestellt in:

• 304/304L: Allgemeine Korrosionsanwendungen, Wasser- und Dampfleitungen. Doppelt zertifizierter Werkstoff 304/304L ist für die meisten Rohrleitungssysteme Standard.
• 316/316L: Chloridumgebungen, chemische Prozesse, pharmazeutische und maritime Dienstleistungen. Der Zusatz von Molybdän (2–3 %) verbessert die Lochfraßbeständigkeit gegenüber 304 erheblich.
• Duplex 2205 / Superduplex 2507: Offshore-Anwendungen mit hohem Druck und hohem Chloridgehalt; Meerwasser-Injektionssysteme.

Eine wichtige Installationsanforderung, die oft übersehen wird: ASME B31.3 fordert a 1/16 Zoll (1,6 mm) Spalt zwischen Rohrende und Muffenschulter vor dem Schweißen, um die Wärmeausdehnung während des Schweißzyklus auszugleichen und eine Restspannungskonzentration an der Rohr-Muffen-Schnittstelle zu verhindern. Armaturen, die ohne diesen Spalt montiert werden, weisen im zyklischen Betrieb häufiger Ermüdungsrisse an der Muffenwurzel auf – ein Detail, das Feldausfälle in vielen ansonsten korrekt spezifizierten Edelstahl-Rohrleitungssystemen erklärt.
